無刷無環起動器把傳統的、繁瑣的、多觸點元件組成的起動裝置去掉，采用無刷無環運行，操作簡單，安裝拆卸方便，可大大減少維修費用，其優點是：去掉滑環、碳刷、刷盒、刷盒支架、短路環及二次回路系統中的頻敏變阻器、交流接觸器、時間繼電器等元件，并可保持電機原有的運行特性。
主要技術參數
額定頻率：50Hz 額定電壓：380V 配用電機功率：15-4000KW
a.輕載：0.6Me≤M≤0.8Me 、2.5Ieb.重載：1.6Me≤M≤2.0Me 、3.0Ie性能特點
無刷無環起動器的工作原理是利用電動機在起動過程中，轉子電流頻率 fz 隨轉子轉速升高而降低的關系 fz=f1×S，當轉子轉速由 0 上升到額定轉速 Ne 時，轉子電流頻率則從 50Hz 平滑地降至1~3Hz。起動器阻抗 Zp=rp+jxp,其中鐵損 rp的大小與頻率的平方成正比，隨著 fz 的降低，rp也隨之下降，電抗 Xp=ωLP，同理，Xp 也減少。當起動結束后，sf1 很小，Zp 則降到很小甚至近似于零，因此電動機在起動時，既能限制起動電流，也能提高功率因數和增大起動轉矩，是一種理想的起動裝置。
WSQ3無刷無環起動器的安裝說明
先拆下電動機的護罩、滑環、碳刷、刷盒、刷盒支架及短路環裝置（有的電機無短路環裝置）等
全部零件。
拆卸滑環時，防止后來接線時發生差錯，應將同一相的兩根導線捆在一起，一定要注意轉子六根
出頭線的相序（A-A、B-B、C-C），如無明顯標記時，應將同一相的兩根導線捆在一起，（50KW以下的電機轉子只有三根出頭線、可不必作記號）防止后來接線時發生錯相。
控制柜中，如果二次回路控制系統與其它裝置有連鎖，應解除連鎖部分，然后拆去二次回路中交
流接觸器上的兩根接線使其不再動作。
主回路的空氣開關和其它過流保護裝置的過載電流值應根據實際情況作必要的調整，原則上不得
低于電動機額定電流的4倍。
用500伏兆歐表分別檢查電動機轉子和起動器的絕緣電阻值，應不得低于1MΩ。
用游標卡尺分別檢查電機的軸徑和起動器的孔徑、鍵寬、鍵高等尺寸是否相同，如有差異便不能
安裝。并將具體情況告訴生產廠家，以求解決。
在軸上涂少許潤滑脂或機油，將起動器鍵槽對準軸上的鍵位置，然后用銅棒和鐵錘敲打起動器到裝配位置，并用鋼絲擋圈卡住，防止起動器軸向串動（有的電動機采用卡塊）。
裝配時，起動器有接線柱的一端與轉子出頭線為一個方向，千萬不能弄錯。（JZR、YZR的裝配是接線柱對準轉子出頭線的方向）。
裝配時，切忌亂敲亂打，嚴禁碰傷接線柱上的絕緣圈。
起動器裝有接線柱的附近，有兩個螺孔，是供用戶卸下起動器而設置的。
起動器與轉子出頭線的聯接

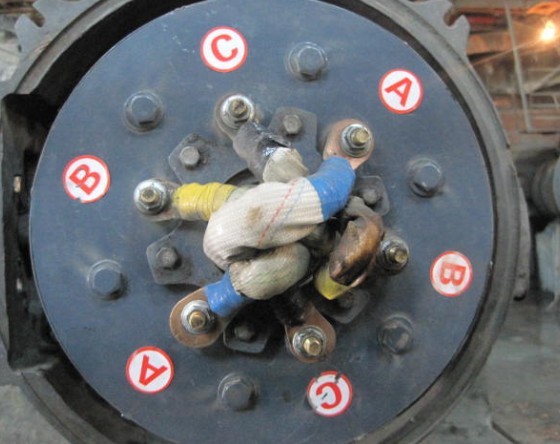

起動器6個繞組12個出頭線，在內部已作了固定聯接，只有6個接線柱在外作與轉子出頭線相聯接之用。
電動機轉子出頭線有兩種：即大功率電動機轉子有6個出頭線（A-A、B-B 、C-C）小功率電動
機轉子只有3個出頭線，起動器裝配完成后，將轉子的出頭線按相序與起動器接線柱作固定聯接。
轉子六根出頭線時，請按圖A聯接（A-A、B-B、C-C），千萬不能弄錯相序。
轉子出頭線只有三根時，必須按圖B的方法連接，用戶可按虛線所示加三條跨接線即可正常運行。
由于該起動器為無觸點電磁元件，接線時，必須加彈簧墊圈壓接牢固，以防松動。
安裝完成后，再用兆歐表檢查一下起動器與轉子的對地絕緣是否良好，應不得低于1MΩ。
試車與維護
安裝完畢后，要對起動器、轉動設備、控制柜進行一次全面檢查，確定無卡死、接觸不良等故障 即可試車。
起動時，如發生保護裝置動作跳閘，可適當將保護值調整到起動不跳閘為宜。
由于電機參數不同或其它原因，換裝起動器后，運行電流與原來相比在±5%的范圍內均屬正常現象。
起動器由于不需切除，并參與轉子動行，起動器工作溫度與電機工作溫度基本相等。
定期檢查聯接線的螺母是否松動，接觸是否良好。
如停機過長，起動前必須檢查對地絕緣電阻值，至少不得低于1MΩ。
